实验编号：lx005
实验名称：弯曲与扭转组合变形实验
实 验 室：力学实验中心
基本信息：
弯曲与扭转组合变形实验
实验目的
1、学习用电测法测定平面应力状态下一点处主应力的大小及方向的原理和方法。
2、测定薄壁圆管在弯曲、扭转及弯扭组合变形情况下表面任一点处的主应力的大小方向。
3、测定薄壁管某截面内由弯矩、剪力、扭矩分别引起的应变及剪切弹性模量G。
实验步骤
1．接线

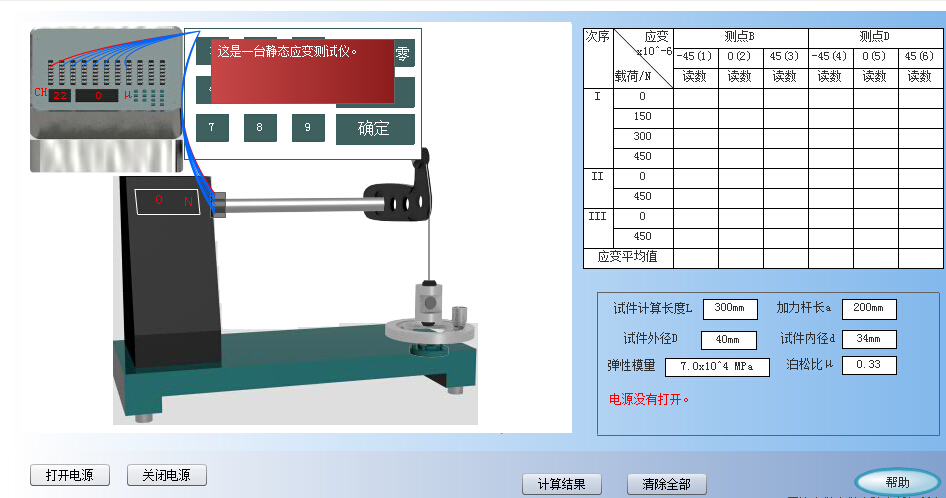

将测点B、D两组应变花的六个应变片的六对引出线按B-45°，B0°，B45°，D-45°，D0°，D45°的顺序分别接在YJR-5A型静态电阻应变仪的1，2，3，4，5，6测点的A，B接线柱上；将公共补偿片接到公共的B，C接线柱上。
2．预调平衡
打开静态电阻应变仪开关，检查灵敏系数的设置，然后用螺丝刀在预调平衡箱上逐点调节电阻平衡螺丝，使各测点的电桥处于平衡状态。
3．加载测量
（1）逆时针转动加载手轮对试件加载（数字测力仪显示的数字即为作用在加力杆端的荷载值，单位：N）分级加载，初始载荷为0N，以后每级加载150N，记录相应各测点的应变值，直至最大荷载为450N为止。
（2）卸载至零，逐点检查和调整电桥平衡，或记下零荷载时应变仪的初读数 。再由0直接加载至450N,记录相应各测点的应变值。重复两次。 （3）取以上三次P=450N时实测应变的平均值计算B,D两点处主应力的大小和方向。
注意事项
本实验装置能承受的最大荷载为500N，严禁超载，否则会损坏薄壁管和传感器。
